静電気対策 ダブルステーション 209-2 ESDリストストラップテスター オンラインモニター
製品詳細
ESD リストストラップ オンラインモニター
,ダブルステーションESDテスター
,帯電防止209-2 リストストラップモニター
帯電防止ダブルステーション 209-2 ESD リストストラップテスター オンラインモニター
説明:

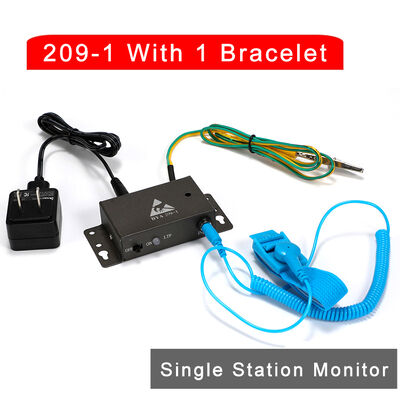

帯電防止ダブルステーション 209-1 は、産業グレードのデュアルステーション静電気リストストラップ導通テスターです。ESD 保護ワークステーションのコア監視機器として機能し、オペレーターの静電気リストストラップシステムの整合性と機能をリアルタイムで検証するために使用されます。

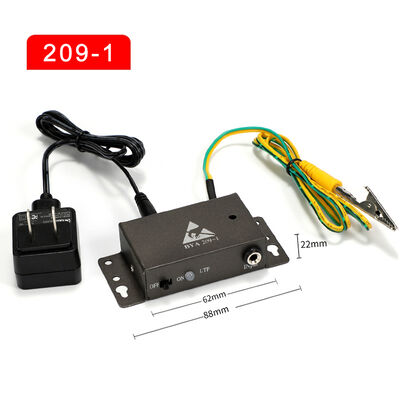

| モデル: | 209-1 9V 300mA |
| 素材: | ポリスチレン |
| 寸法: | 100*40*22 ( mm ) |
| 重量: | 300g (電源アダプターを除く) |
主な設計および機能上の特徴
1. デュアルステーション独立テストシステム
同期独立動作: 2つのワークステーションは完全に独立しており、2人のオペレーターが同時にまたは個別にテストできます
並列監視: 各ワークステーションには独立したインジケーターライトとテスト回路があります
2. コアテスト機能
3ステート表示システム:
緑色のGOODライト: 抵抗値が安全範囲内 (標準範囲は通常 0.75MΩ-10MΩ)
赤色のOPENライト: 高抵抗 (>10MΩ) またはオープン回路障害
赤色のSHORTライト: 低抵抗 (<0.75MΩ) または短絡リスク
安全テスト電流: 250µA 未満のマイクロ電流テストを利用して、操作の安全性を確保します
3. 物理構造上の特徴
金属テストプレート: 各ワークステーションには、リストストラップの導電性表面との接触用のステンレス鋼テストプレートが装備されています
接地バナナソケット: 標準 4mm バナナソケット、リストバンドの接地線を接続します
産業用エンクロージャー: 通常、金属または高強度エンジニアリングプラスチック製で、産業環境に耐えるように設計されています
パネルレイアウト: 各ワークステーションには以下が含まれます:
テストボタン (手動でテストをトリガー)
赤と緑のデュアルカラーLEDインジケーターライト
テストプロセス
準備段階: オペレーターはリストバンドを皮膚に装着します
接続段階: 接地線のバナナプラグをテスターの対応するソケットに挿入します
接触段階: テストボードの下にあるリストストラップの金属部分に触れます
テストトリガー: テストボタンを押します (または自動周期テスト)
システム検証: テスターが完全なループ抵抗を検出します
結果フィードバック: PASS/FAIL ステータスをリアルタイムで表示します
適用シナリオ
電子製造業: PCB アセンブリ、テスト、およびメンテナンスワークステーション
半導体産業: チップパッケージングおよびテストエリア
医療機器組立: 精密電子機器製造
航空宇宙エレクトロニクス: 高信頼性電子システムの組立
実験室環境: ESD に敏感なデバイスの研究開発エリア

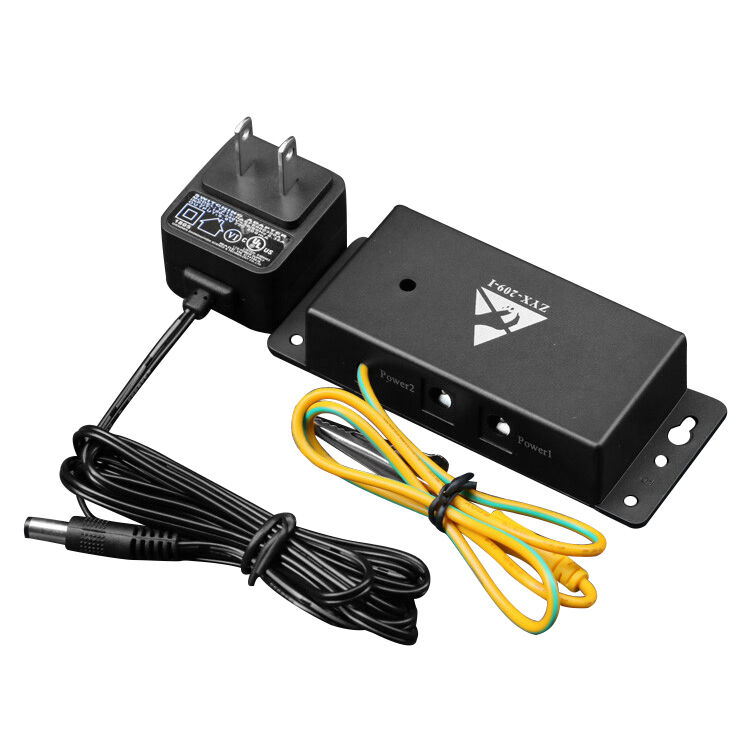

その他の写真:
